알씨 캐드뷰어 다운로드, 설치 및 사용법 총정리

DWG 등 캐드 파일을 열어서 내용을 확인하여야 하는데, 뷰어 프로그램이 없어서 당황한 경험 있지 않으신가요? 많은 사람들이 사용하고 있는 캐드뷰어 프로그램 소개해드리겠습니다. 알씨 캐드뷰어 프로그램입니다. 무료로 다운받아 간단하게 캐드 파일을 볼 수 있습니다. 바로 설치하여 캐드 파일 열어서 사용해 보시길 바랍니다. 알씨 캐드뷰어 다운로드와 설치법 그리고 사용법까지 총정리하였습니다.



알씨 캐드뷰어 다운로드



알씨 캐드뷰어 프로그램은 따로 존재하지 않습니다. 알씨를 설치하면 알씨 캐드뷰어를 사용하실 수 있습니다. 먼저 알씨 설치를 위해 알씨(링크)를 다운로드합니다. 크롬/웨일/엣지 브라우저 사용을 권장하며, 사용 중인 네트워크 환경에 따라 다운로드 시 속도차가 발생할 수 있습니다.



알씨 9.24정보
라이선스	프리웨어(Freeware)
운영체제	원도우즈 XP 이상 (32, 64 bit 지원)
사용환경	Intel Pentium II 400MHz 이상
업데이트	2023.04.20
설치파일	ALSee924
파일크기	44.7MB



알씨 설치방법

알씨 설치방법 및 사용법은 아래 링크 참조하세요.



알씨 다운로드 및 설치법, 단축키와 일괄편집 기능



알씨 캐드뷰어 실행하기

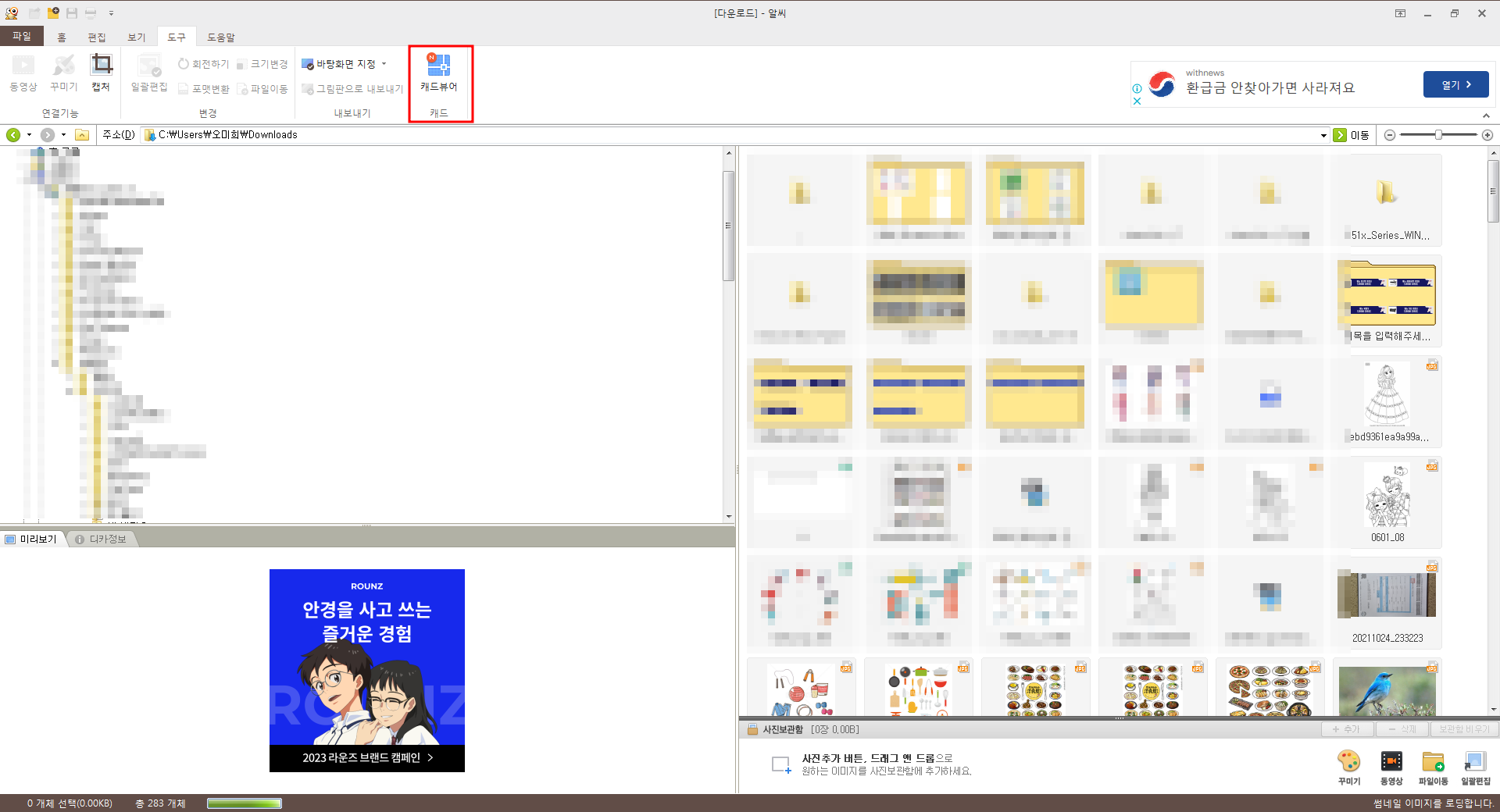

1. 알씨에서 실행하기

  알씨를 실행하시고 메뉴 -> 도구 -> 캐드뷰어를 실행합니다.

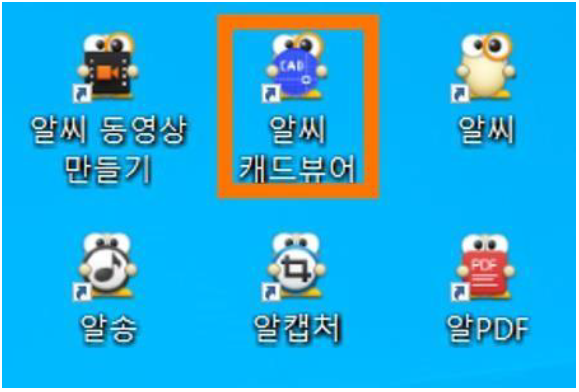

2. 바탕화면 바로가기로 실행하기

바탕화면에 생성된 알씨 캐드뷰어 바로기기 아이콘을 더블클릭하여 실행할 수 있습니다.



알씨 캐드뷰어 사용법

1. 레이어

레이어를 사용하여 도면을 구조화 합니다.

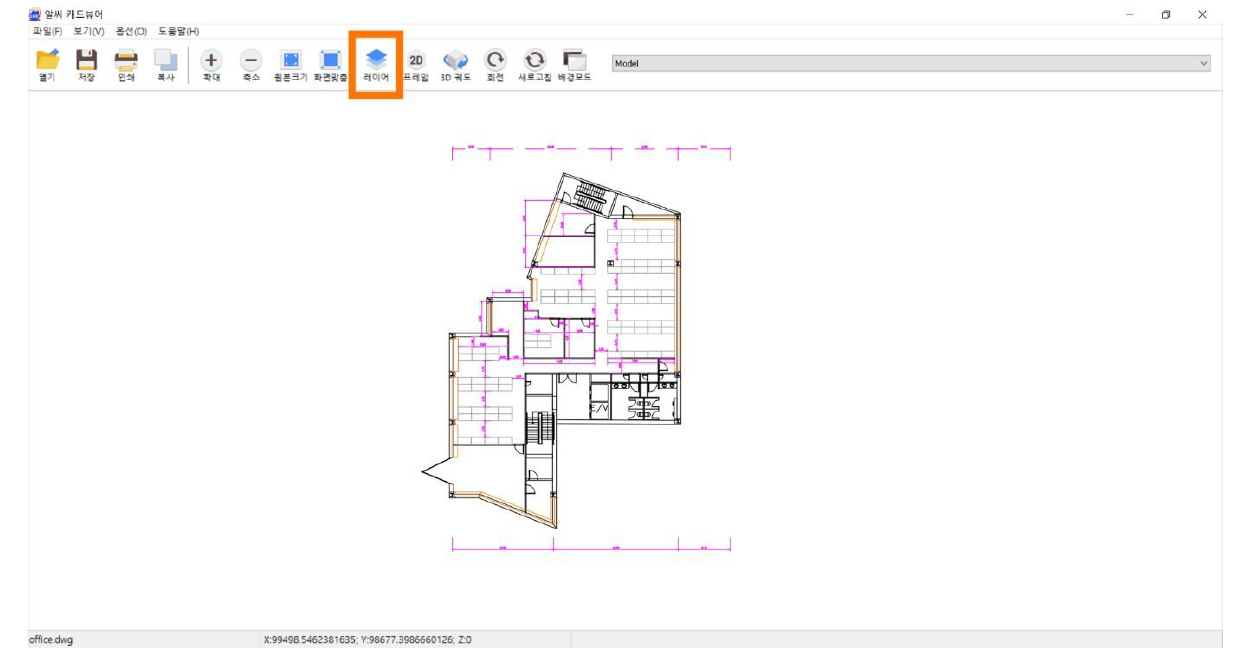

1. [레이어] 클릭합니다.

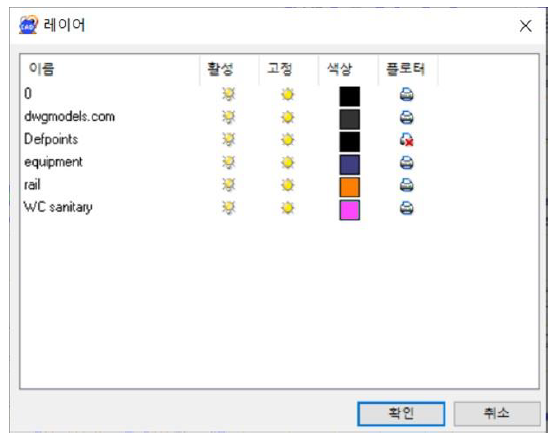

2. 레이어를 사용하여 도면을 구조화할 수 있습니다.

  - 활성 : 선택한 객체의 레이어를 보이거나 숨길 수 있습니다. 기본적으로 모두 활성화되어 있습니다.

  - 고정 : 선택한 레이어를 잠그거나 해제합니다. 레이어 잠금 시 숨김 상태가 유지되며 활성이 ON/OFF로 변경되지 않습니다.

  - 색상 : 레이어 별로 색상을 선택합니다.

  - 플로터 : 선택한 레이어의 출력여부를 결정합니다.

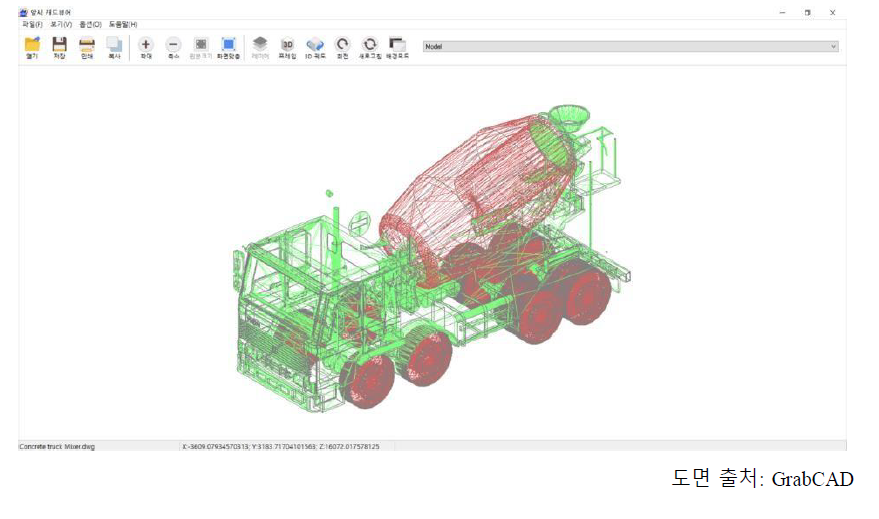

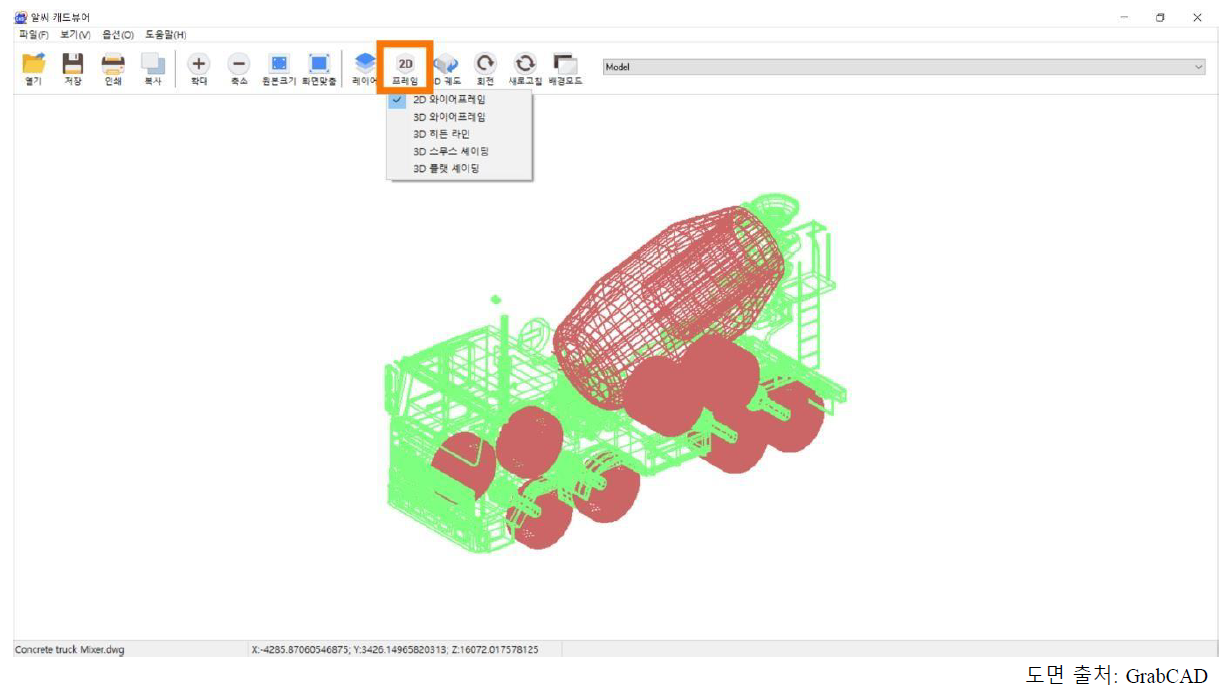

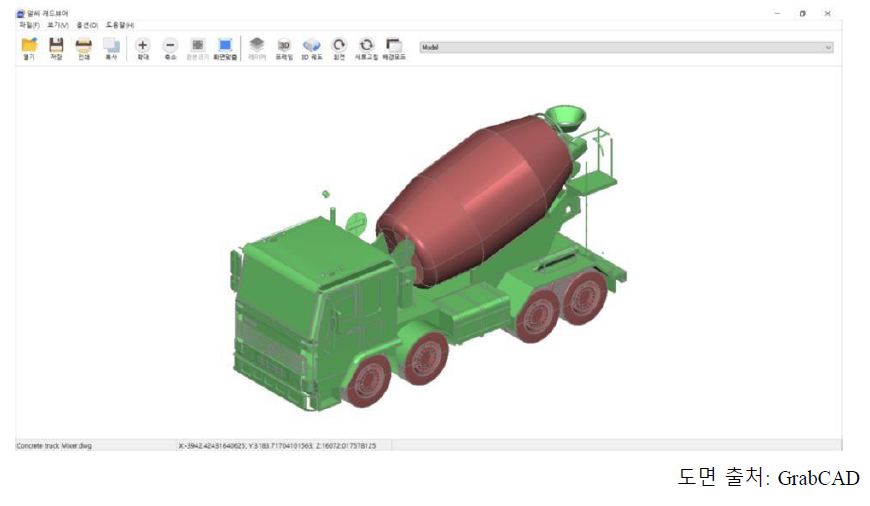

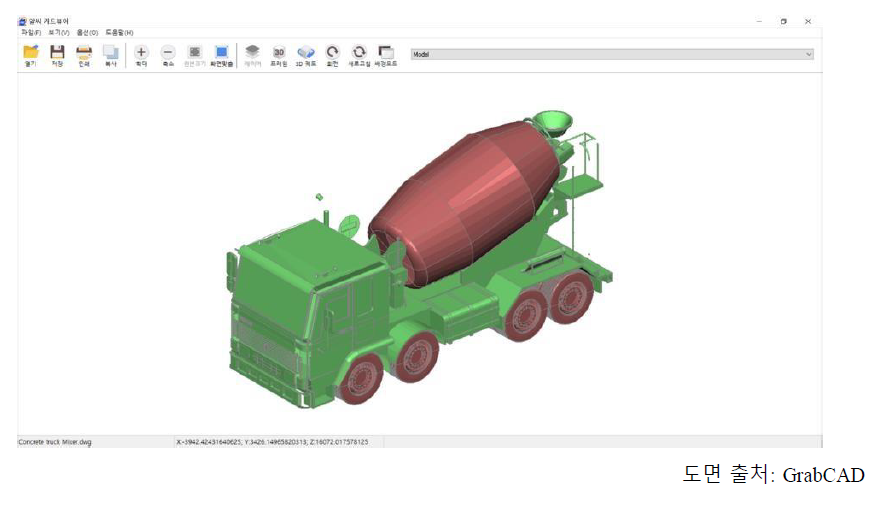

2. 프레임

다양한 디스플레이 모드를 통하여 비주얼 스타일 변경이 가능합니다.



1. 2D 와이어 프레임

  - 2D 모델의 가장자리와 등치선(같은 수치가 나타나는 지점을 선으로 연결)만으로 형체가 표시됩니다.

2. 3D 와이어프레임

  - 3D 모델의 가장자리와 등치선만으로 형체가 표시됩니다.

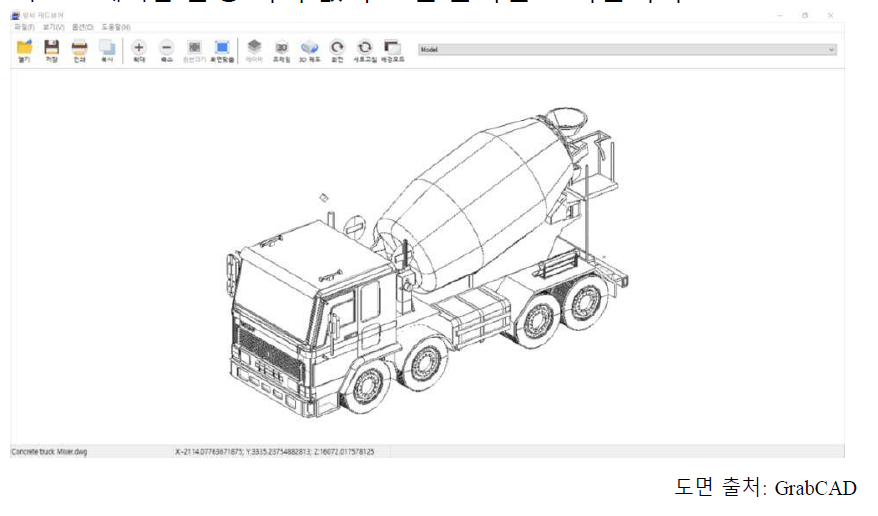

3. 3D 히든라인

  - 음영 처리 없이 표면 윤곽만 표시합니다.



4. 3D 스무스 셰이딩

  - 도면 경계 가장자리를 부드럽게 처리하며, 그라데이션으로 음영을 처리합니다.

5. 3D 플랫 세이딩

  - 도면 경계 가장자리를 부드럽게 처리하지 않으며, 그라데이션 없이 음영을 처리합니다.

3. 3D궤도

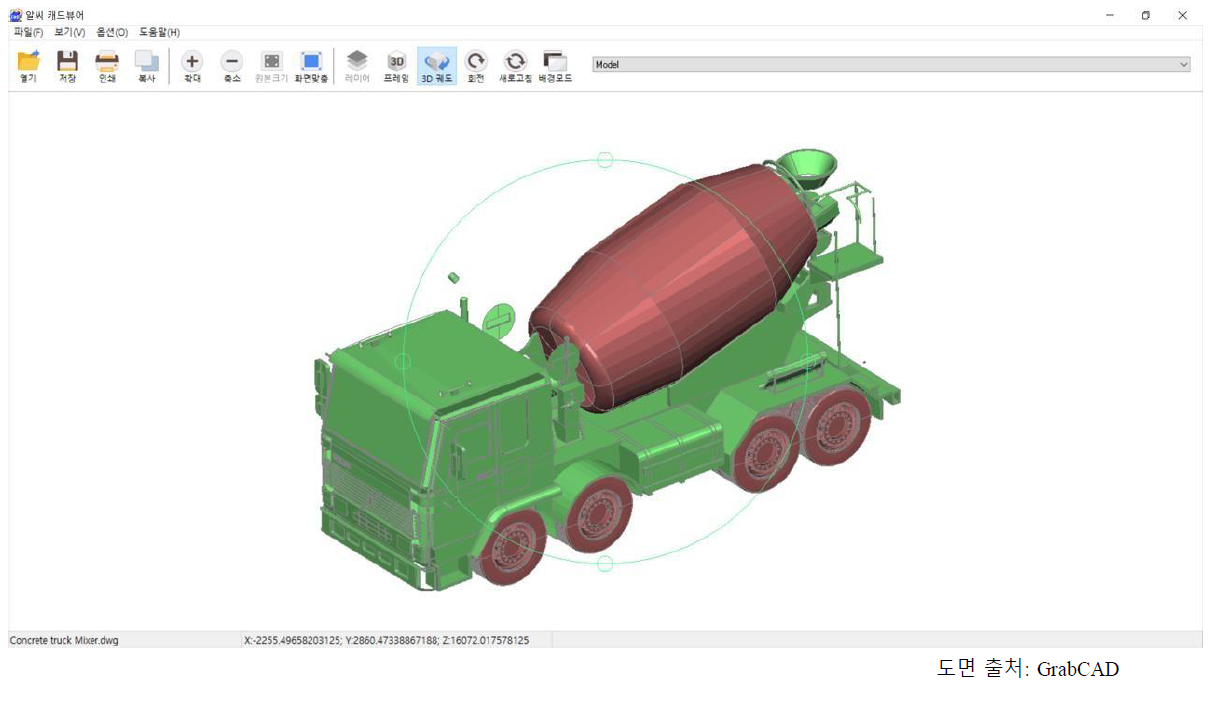

1. 도면을 3차원 궤도로 회전하여 관찰할 수 있습니다. [3D 궤도] 아이콘을 클릭하세요.

2. 마우스를 사용하여 도면을 필요한 방향으로 회전하세요.

-  X 축을 따라 회전하려면 마우스 커서가 3D Orbit 축의 수직 마커 중 하나를 가리키고 마우스 왼쪽 버튼을 누른 채로 회전하세요.

- Y 축을 따라 회전 Y 축을 따라 회전하려면 마우스 커서가 3D Orbit 축의 수평 마커 중 하나를 가리키고 마우스 왼쪽 버튼을 누른 채로 회전하세요.

- Z 축을 따라 회전 Z 축을 따라 회전하려면 마우스 커서를 3D Orbit 바깥쪽으로 향해야 합니다. 커서의 형태가 변경된 후 마우스 왼쪽 버튼을 누른 상태에서 회전하세요.

- 모든 평면에서 회전 커서가 3D Orbit 테두리 안에 있을 때 모든 평면에서 회전이 가능합니다. 커서의 형태가 변경된 후 마우스 왼쪽 버튼을 누른 상태에서 회전하세요.

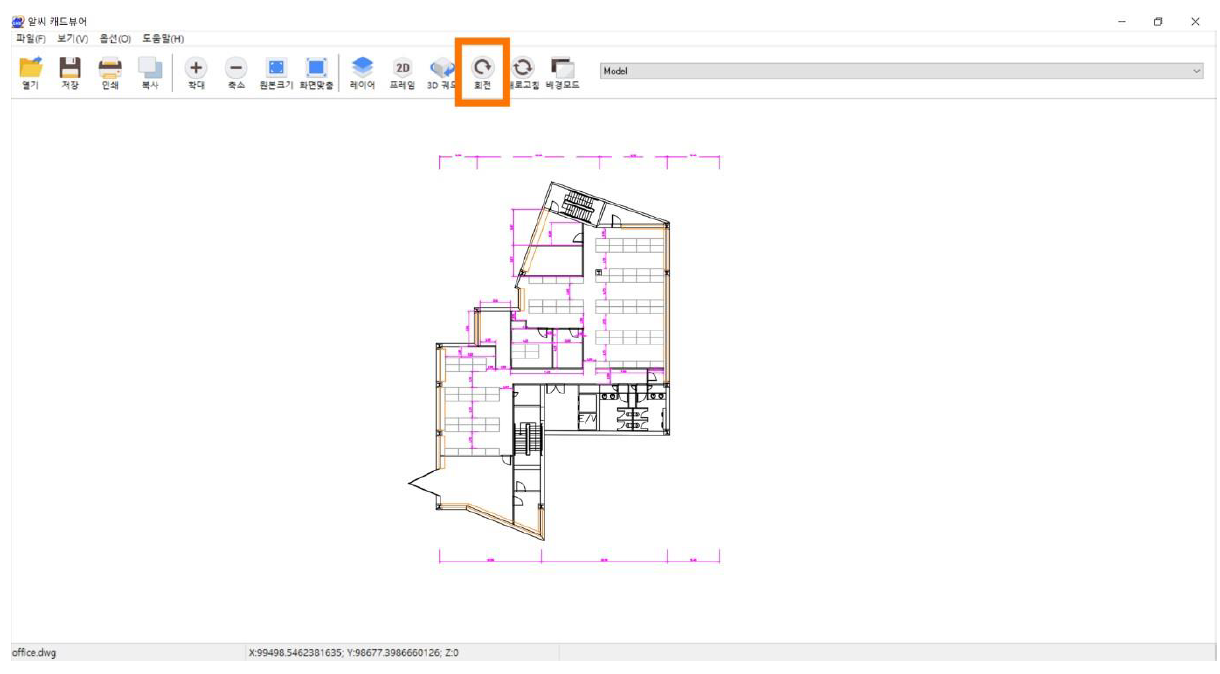

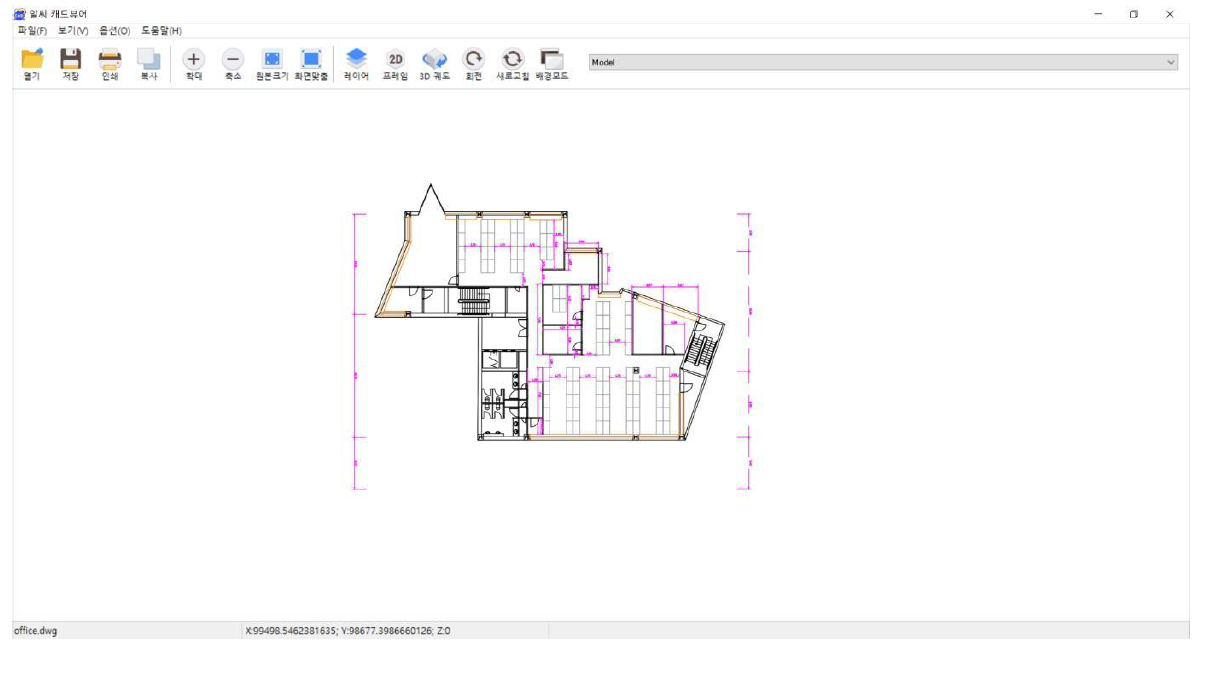

4. 회전

평면에서 도면을 회전시킵니다. [회전] 아이콘을 클릭하세요.



5. 새로고침

확대/축소, 회전, 3D궤도 등으로 변경된 이미지를 최초 상태로 돌려놉니다. [새로고침]을 클릭합니다.



6. 배경모드

[배경모드]에서는 검정 배경색 또는 다른 배경색으로 변환시킬 수 있습니다. 기존 설정 배경색은 흰색입니다.

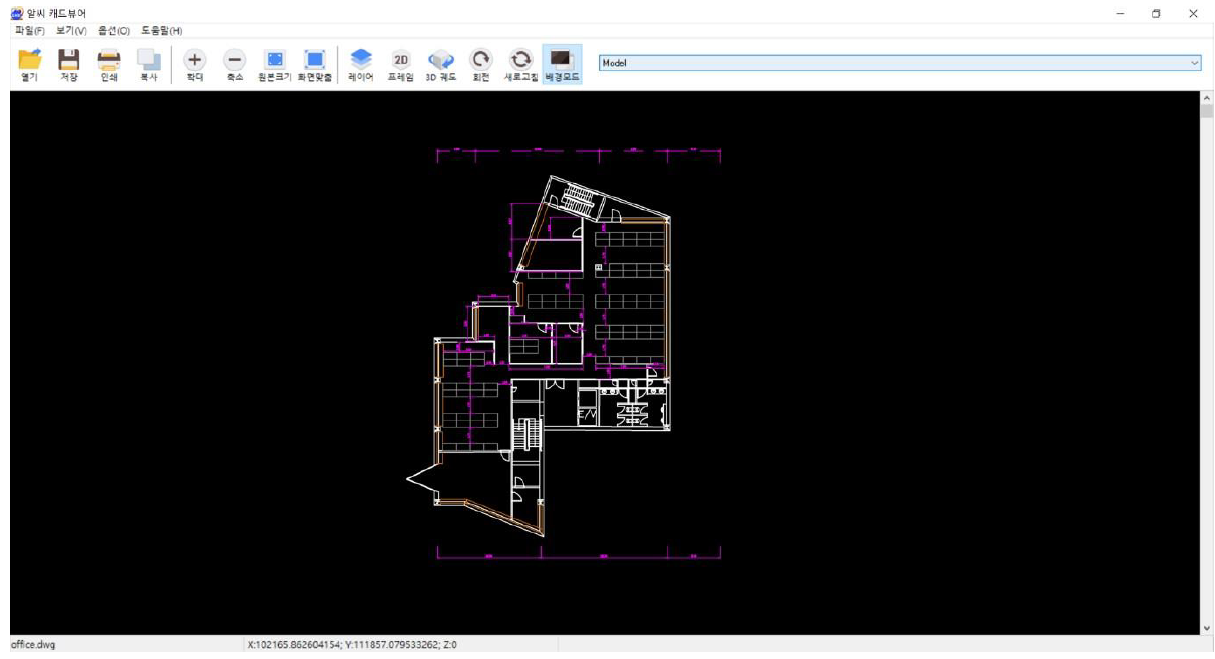

1. 검정 배경색으로 보기

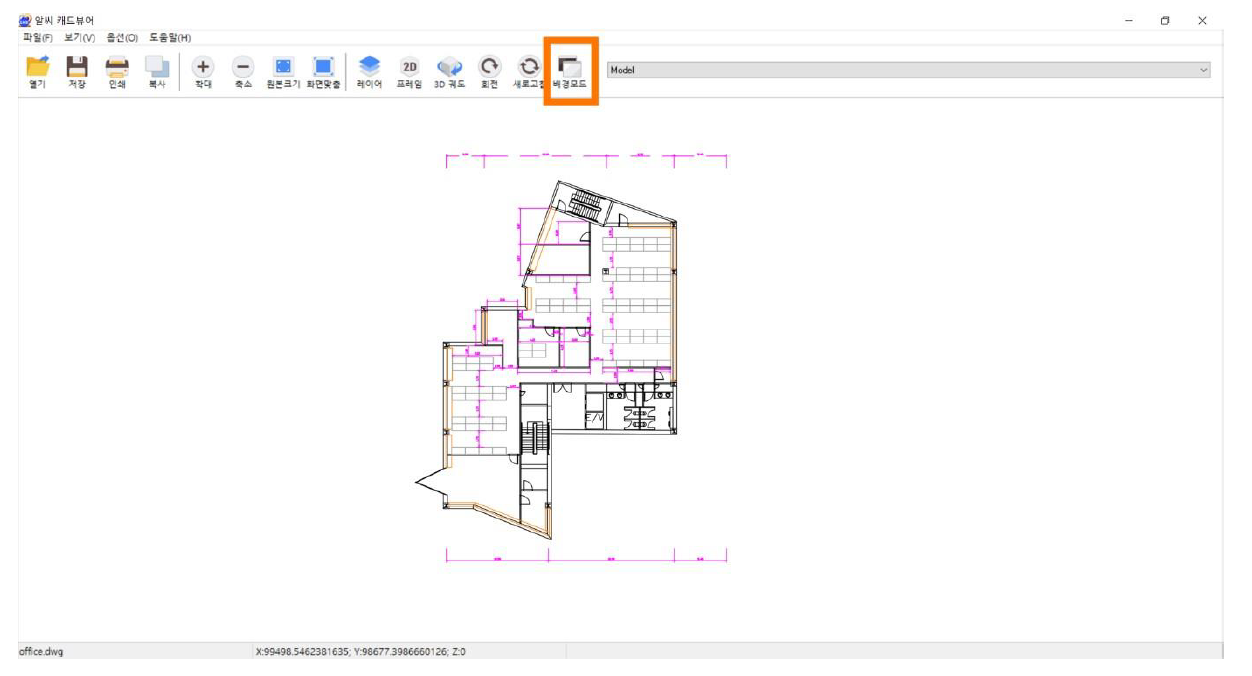

  - [배경모드] 아이콘을 클릭하면 검은색으로 배경색이 전환됩니다.

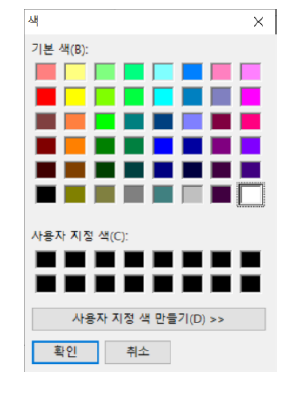

2. 배경색 변경

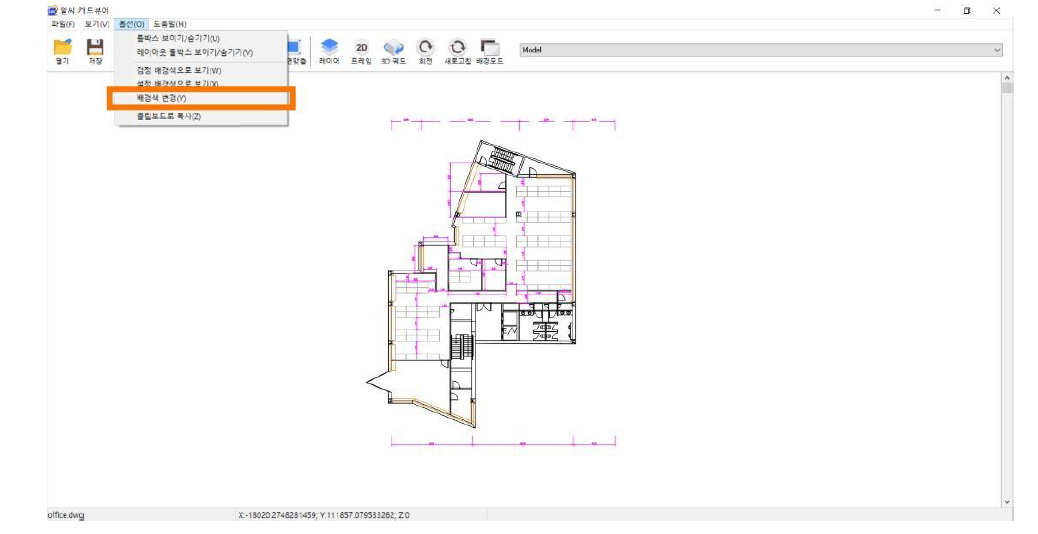

  - 메뉴 [옵션]에서 [배경색 변경]을 실행합니다.

  - 원하는 배경색을 선택하고 [확인]을 클릭하세요.

  - [배경모드]를 클릭하면 변경한 배경색으로 적용됩니다.

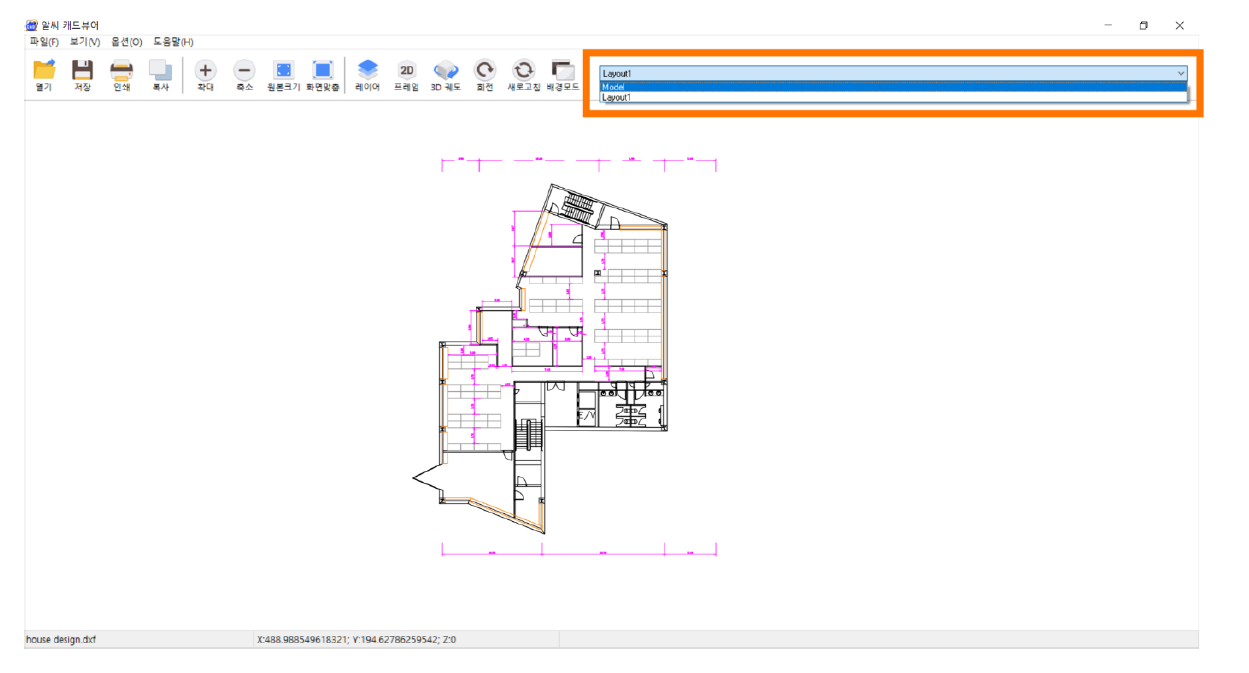

7. 레이아웃

다중 배치로 작업된 캐드 도면의 레이아웃을 확인할 수 있습니다.



8. 지원하는 이미지 형식

  - CGM, DWG, DWF, DXF, IGES, OBJ, PLT, STRP, STL, SVG, 3DS



---
